OBRAS DE INFRAESTRUCTURA
ACTUACIÓN PROFESIONAL REALIZADA POR EL ING. RUBÉN ROBERTO SHOCRÓN COMO DIRECTOR DE PROYECTO DE LA FACULTAD DE INGENIERÍA DE LA UNIVERSIDAD DE BUENOS AIRES.

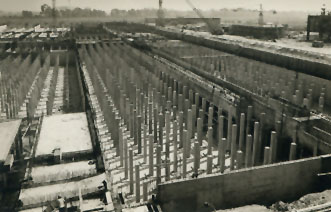

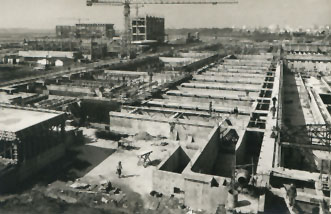

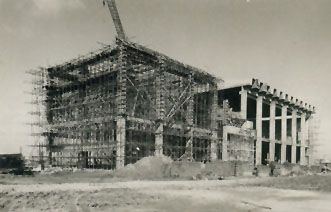

Planta Potabilizadora - Vista General Este Fábrica Coagulante - Vista Zona Molinos

PLANTA POTABILIZADORA DE AGUA - BERNAL
Año 1969

El proyecto de las Estructuras para esta obra, fue contratado por Obras Sanitarias de la Nación a la Facultad de Ingeniería de la Universidad de Buenos Aires, quien designó a los Profesores de Hormigón I y II (Ingenieros Rubén Shocrón y Alberto Segura Godoy) como Directores del Proyecto.

Se procedió entonces a formar un grupo de trabajo constituido por aproximadamente 10 ingenieros y 5 dibujantes, con los cuales se realizó el trabajo en la misma Facultad de Ingeniería.

Fue necesario realizar un estudio muy profundo para determinar el tipo de estructura mas conveniente y las luces mas económicas.

También se efectuó un estudio de fisuración para poder establecer tipo de acero y tensiones a utilizar.

RUBÉN ROBERTO SHOCRÓN

Nacionalidad: Argentino

Título Universitario: Ingeniero Civil egresado de la Universidad de Buenos Aires con diploma de honor.

ACTUACIÓN DOCENTE EN LA FACULTAD DE INGENIERÍA DE LA
UNIVERSIDAD DE BUENOS AIRES EN LA CÁTEDRA DE HORMIGÓN I.

• Empezó su actuación como Ayudante de Cátedra para desempeñarse después como Jefe de Trabajos Prácticos.
• A partir de Abril de 1959 hasta 1967 como PROFESOR ADJUNTO.
• Entre 1967 y 1974 actuó como PROFESOR REGULAR POR CONCURSO dictando la Cátedra de HORMIGÓN I.
• En 1977 fue DIRECTOR DEL DEPARTAMENTO DE CONSTRUCCIONES.

Como resultado de dicho estudio Obras Sanitarias permitió por primera vez la utilización de aceros conformados con tensión cálculo de 1.500 Kgs/cm² en lugar de aceros lisos con tensión de trabajo de 1.200 Kgs/cm²., como era habitual en todas las obras que requerían estanqueidad.

Esta variante significó un considerable ahorro en el consumo y en el costo del acero necesario en las estructuras de hormigón armado.

Esta planta potabilizadora, que ocupa un predio de 8 ha., está desarrollada en 2 pisos, habiéndose ubicado los decantadores y filtros en el primer piso, y la reservas en la planta baja: tiene una longitud de 250 m. y un ancho de 230 m. y aparte de la misma se encuentran los edificios para Administración, Pabellón Sanitario, Taller, Casa Química, Fábrica de Coagulantes y Servicios Generales, y las calles con sus respectivos pavimentos que vinculan todo el conjunto.

Con el objeto de dar una idea de la magnitud de la obra se utilizaron 68.000 m3 de hormigón y 9.000 Ton de hierro para las obras principales de infraestructura, y mas de 32.000 m2 de pavimento de hormigón. Se consignan a continuación los volúmenes de hormigón y cantidades de armadura correspondientes a cada una de las partes mencionadas.

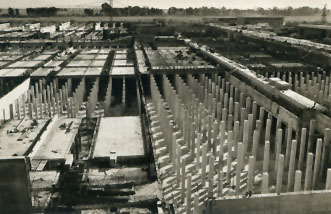

Planta Potabilizadora - Vista General Este Planta Potabilizadora - Vista General Oeste

RESUMEN GENERAL DE HORMIGÓN:

ITEM 1:
Tanque de lavado, galería de comando, losas sobre galería, piso de galería de conductos, sistema de vertedero, conducto de agua cruda y dispersores, cámaras de compuertas, paredes de filtros, múltiples, canales de agua decantada, losa techo de cisterna, canaletas colectoras de agua decantada, escaleras, conducto de drenaje, losas fondo decantador, tabiques, vigas pared, columnas, conductos circulares de agua cruda, solera nivel fondo de reserva.

TOTAL HORMIGÓN : 60.000 m³
TOTAL ARMADURA: 8.250.000 Kgs.

ITEM 2:
Hormigón pobre para contrapisos y rellenos m³ 9.500
Losetas premoldeadas en filtros: Cant. 18.264
Losetas premoldeadas de 4 cm. de espesor en múltiples m² 1.224

ITEM 3:
Administración, servicios generales, taller, pabellón sanitario, casa química, fábrica coagulante, piletones, portería, vigilancia y entrada.

TOTAL HORMIGÓN : 8.200 m³
TOTAL ARMADURA: 640.000 Kgs.

ITEM 4:
Pavimentos 32.000 m² de 0,18 m. de espesor.

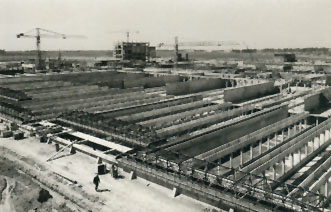

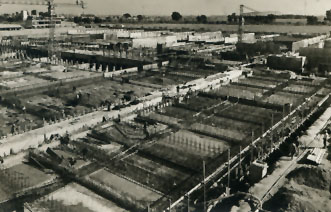

Planta Potabilizadora - Vista Noreste de Zona Filtros Planta Potabilizadora - Vista General Zona Filtros Sudeste
