CLARIFIQUE SUS AGUAS RESIDUALES ECONOMICA Y EFICIENTEMENTE

SISTEMAS CAF® FLOTACION P. AIRE INDUCIDO

Sistema de flotación CAF®
Mini CAF®

Con el sistema CAF usted puede ahorrar de un 40 a un 90% en el costo de un sistema de tratamiento de aguas residuales.

El sistema CAF® es un Sistema de Flotación por cavitación de Aire que separa las particulas sólidas en el agua residual o de proceso. Gracias a su diseño simple, la unidad es fácil de operar y su costo de instalación, operación y mantenimiento es mínimo.

Este sistema innovador inyecta microburbujas de aire directamente en el flujo de agua residual sin tener que disolverlo previamente y ya que el aire es lo único que pasa por las boquillas, éstas no se tapan. Este sistema no necesita compresores de aire, bombas, ni tanques de presión.

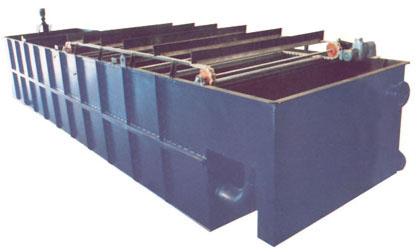

La unidad CAF es un tanque rectangular dividido en cuatro secciones: la sección de aireación donde se encuentra el aireador que funciona por cavitación; la sección de flotación (clarificación); el canal de descarga de sólidos con un tornillo sin fin, y el canal de descarga del agua clarificada con vertedero ajustable.

El agua residual entra primeramente en la sección de aireación donde es injectáda con microburbujas de aire producidas por el aireador. El aireador succiona aire del medio ambiente, lo conduce a través de una tuber¡a hueca y lo expulsa por un propulsor que crea las burbujas. Estas microburbujas atrapan los sólidos en el agua y los conducen a la superficie. Una vez a flote, los sólidos son transportados a la sección de flotación.
De la sección de flotación, los sólidos, o sea las grasas, aceites, y sólidos suspendidos y coloidales, son arrastrados por un sistema de paletas mecánicas y llevados al canal de descarga. En esta sección, el tornillo sin fin acumula los sólidos y los transporta a un tanque de almacejane de lodo. Las paletas y el tornillo sin fin son activados por un motor reductor de 0.5 caballos de fuerza.

Los tubos de recirculación de la cámara de aireación continuamente recirculan el agua de la sección de flotación a la sección de aireación. Este ciclo evita la acumulación de sedimentos en el fondo deltanque y asegura una circulación continua.
El agua clarificada fluye hacia un vertedero ajustable el cual controla el nivel deagua clarificada de­ tanque principal; luego, el agua clarificada es descargada del vertedero directamente al sistema de redes cloacales.

CARACTERISTICAS Y BENEFICIOS
EL SISTEMA CAF ES:

FÁCIL DE OPERAR: Arranca fácilmente y necesita poco mantenimiento.
ECONÓMICO: Requiere poco capital de inversión y los gastos operacionales son bajos.
EFICIENTE: Ocupa poco espacio.
AUTOMÁTICO: Requiere muy poca supervisión.
DE CONSTRUCCIÓN ROBUSTA: Brinda muchos años de servicio confiable.
FÁCIL DE INSTALAR: Su costo de instalación inicial es bajo.
DISEÑADO A LA DEMANDA: Es diseñado conforme a los requerimientos espec¡ficos de cada planta.

ESPECIFICACIONES DEL EQUIPO

Materiales de construcción

Acero inoxidable y acero al carbón

Modelos Capaz de procesar flujos de 80 a 4, 150 Ipm.*
Forma de tanque Rectangular
Alreador por cavitación
Tuber¡a de acero inoxidable de 2 a 3 caballos de fuerza
Paletas raspodoras Montadas sobre una cadena activada por un motor
Potencia del sistema de paletas De O.5 a 3 caballos de fuerza
Tornillo sin fin Acero inoxidable, acero al carbón, o según las especificaciones del cliente
Conección al drenaje

Según las especificaciones del cliente


APLICACIONES
INDUSTRIAS

AGUAS RESIDUALES TRATADAS
Papel Agua de proceso
Lavander¡a industrial Agua sucia del lavado
Aceite Aceite derramado
Productos lácteos Grasas, aceites, agua de proceso
Productos alimenticios Agua de proceso
Carnicer¡as Grasas y aceites
Substancias qu¡micas Grasas, aceites, sólidos suspendidos
Municipios Grasas, aceites, sólidos suspendidos
Tenerías Agua de proceso, grasas y pelos

* Mayores cantidades pueden procesarse con dos o más unidades en serie.
